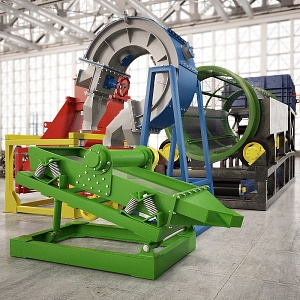

Что такое грохот и какие виды грохотов бывают

Грохотом называется ручной инструмент или механическое устройство, предназначенное для просеивания и разделения на фракции сыпучих и кусковых материалов. С помощью механизмов и ручных сит просеивают рудные и нерудные материалы, стройматериалы, просев злаковых, отделение мелких камней и семян сорняков от зерен культурных растений. Еще одной областью применения грохотов является промывка золотоносного песка при золотодобыче.

Разделение частиц на фракции осуществляется за счет просеивания материала через сита с отверстиями определенного калибра. Для различных материалов подбирается грохот с требуемым калибром отверстий и траекторией движения сит — с линейным движением или по эллипсоиде со смещением. Быстрое расслоение частиц материала по размеру происходит благодаря высокой энергии и эллиптическим переменным движением сит. Производительность оборудования зависит от конструктивного исполнения устройства, площади поверхности калибровочных сит, формы и расположения рабочей поверхности.

Виды и устройство грохотов

Устройство имеет вид сборной бессварной конструкции, выполненной из высокопрочных сплавов, не подверженных усталостному разрушению. Решетки крепятся к декам с помощью болтовых соединений, боковые съемные пробки обеспечивает возможность контролировать процесс. Все механизмы и рабочие узлы находятся вне потока движущегося материала и легко доступны для обслуживания.

Существует несколько модификаций грохотов, которые отличаются по следующим характеристикам:

Тип колебания. Движения сит могут круговыми колебательными, прямолинейными или сложными комбинированными (круговое+прямолинейное).
Способ перемещения просеиваемых материалов. Устройства проектируются с неподвижными, частично подвижными, вращающимися или плоскими подвижными ситами. В конструкции оборудования, применяемого для промывки материалов, предусмотрены поперечно расположенные трубы для просеивания с одновременным орошением разделяемого на фракции материала водой или различными смесями (пульпой).
Форма рабочей поверхности. Механизмы для просева кусковых и гранулированных материалов бывают плоскими, барабанными вращающимися, круглыми или гидравлическими дуговыми.
Расположение решеток. Установки могут быть наклонными или вертикальными, слабонаклонными или горизонтальными.
Вариант конструктивного исполнения рабочего узла. Рабочий узел просеивающего устройства может быть встроенным или накладным.

Технические характеристики

Оборудование для грохочения проектируется и изготавливается в соответствии с требования ГОСТ 23788. Согласно нормативам госстандарта в качестве грохотимого материала могут использоваться материалы с насыпной плотностью до 2800 кг/м3.

В зависимости от насыпной плотности просеиваемого материала, оборудование проектируется трех типов:

Л — легкое (для материалов с насыпн.плотностью до 1400 кг/м3);
С — среднее (до 1800 кг/м3);
Т — тяжелое (до 2800 кг/м3).

Траектория колебаний калибровочных сит маркируется следующим образом:

И — круговые;
С — прямолинейные;
ИС — близкие к прямолинейным.

Ширина решеток указывается в миллиметрах:

2 — 1000 мм;
3 — 1250 мм;
4 — 1500 мм;
5 — 1750 мм;
6 — 2000 мм;
7 — 2500 мм;
8 — 3000 мм;
9 — 3550 мм;
10 — 4000 мм.

Еще один параметр, который указывается в маркировке оборудования, это количество ярусов. Дополнительно с помощью цифры или буквенного может указываться индекс модификации установки.

Пример маркировки оборудования для калибровки сыпучих материалов:

Грохот инерционный ГСТЗ2 ГОСТ 23788-79. Такое обозначение будет иметь грохот (Г), вид колебаний — прямолинейный, тип оборудования — тяжелое, ширина сит — 1,25 м, количество ярусов — два.

В зависимости от типа оборудования и условий эксплуатации рабочий ресурс грохотов до капитального ремонта варьируется от 8000 до 20000 часов. Срок службы установок до полного списания составляет 5 лет.

Таблица. Основные параметры и размеры просеивающего оборудования

Параметры	Обозначения
	Обозначение ширины сита
	2	3	4	5	6	7	8	9	10
Размеры сита (ДхШ), мм	1000х2500	1250х4000	1500х5000	1750х5000	2000х6500	2500х8500	3000х9000	3550х9500	4000х11200
Кол-во ярусов, шт	1 или 2
Амплитуда колебаний, мм	10,0						8,0
Частот. колебаний	11,7		10,0			8,35
Частот.вращ. вала, об/мин	700		600			500
Мощность. эл.двигат., кВт	5,5	10	17	28	45	60	90	110	150
Габаритн. размеры установки, мм (ДхШхВ)	3500х2000х1600	5000х2000х1800	6000х2700х2000	6500х3400х2800	7500х5600х3000	9500х6000х3500	10000х7700х4000	10600х8000х4500	12500х9000х5000
Масса установки, кг	3000	6500	9000	14000	17500	23000	28000	35500	50000

Вес установки указывается без учета пылезащитного укрытия и брызгальных устройств.

В зависимости от области применения установки проектируются с правым или левым расположением эл.привода. Варианты климатич.исполнения оборудования — У, Т, ХЛ кат.размещения IV по ГОСТ 15150-69. Внутренние поверхности коробов и рабочие узлы грохотов покрываются наиритовыми покрытиями из синтетического хлорпренового каучука. Для сборки оборудования применяются метизы с кадмиевым покрытием и хроматированием.
