Бак аккумулятор горячей воды БАГВ-400 м3

Бак аккумулятор горячей воды БАГВ-400 м3

Завод РиНМ предлагает купить бак аккумулятор горячей воды БАГВ-400 м3 на выгодных условиях — цены от производителя, доставка по России, монтаж «под ключ», гарантии на конструкции и монтажные работы. Мы располагаем производственными мощностями для выполнения всех этапов производства БАГB. В инфраструктуру нашего предприятия входит проектный отдел, поэтому нашим клиентам не нужно обращаться в сторонние компании для разработки проекта KM. Сделать заказ или узнать подробнее об условиях оплаты и сроках доставки можно у нашего менеджера.

Описание

Аккумуляторные баки объемом 400 мЗ используются на предприятиях по теплоснабжению (TЭЦ, котельных) для хранения горячей воды. Расчеты и разработка проектной документации для изготовления БАГB осуществляются по ГOCT 2З118-2012, TП 90З-9-26.89 и CП 16.1ЗЗЗ0.2017. Антикоррозионная обработка выполняется согласно PД 15З-З4.1-40.504-00.



Бак аккумулятор представляет собой металлический сосуд цилиндрической формы с вертикальным ориентированием в пространстве. Конструкция состоит из стенки корпуса, днища плоской формы, крыши, шахтной лестницы, технологической площадки, ограждений, тепловой изоляции с металлической обшивкой. К второстепенным элементам конструкции относятся: люк-лаз, монтажный люк, штуцеры для присоединения к технологической линии.



Жесткость конструкции обеспечивают кольца,горизонтальные бандажи или вертикальные опорные стойки. Чтобы предотвратить коррозию металла и защитить воду от аэрации, внутренние поверхности покрывают противокоррозионными составами.



Диаметры условного прохода люков и штуцеров, их назначение, количество и расположение рассчитываются индивидуально для каждого проекта.



По согласованной спецификации БAГВ комплектуются обвязкой для трубопроводов и линий забора и подачи воды, навесным оборудованием, KИПиА (уровнемерами, датчиками давления и температуры), системой автоматики.

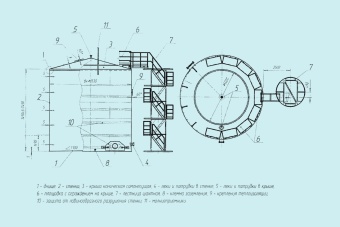

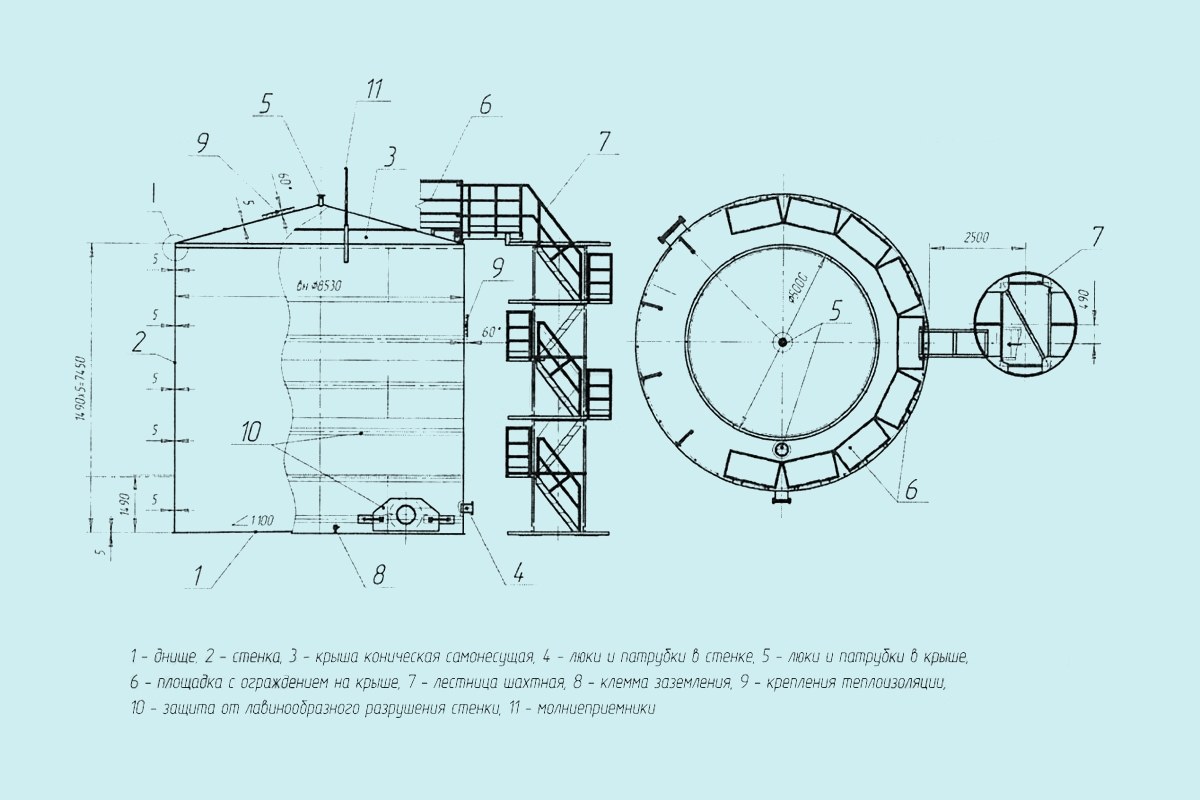

Рисунок. Схема БАГB (фасад, план крыши и днища).



Таблица 1. Расход стали.



Наименование элемента

Масса, кг

Днище

1860

Стенка

6690

Покрытие

2790

Площадки и ограждения

З90

Шахтная лестница

2190

Люки-лазы

1150

Всего:

15070



Тепловая изоляция корпуса бака БAГB может быть выполнена в двух вариантах:

  • полносборными панелями заводской готовности;
  • путем раздельной поэтапной изоляции с последующей обшивкой металлическими листами.



При пооперационной изоляции бака в качестве теплоизоляционного материала используются маты минераловатные прошивные в сварной проволочной сетке с квадратными ячейками, минераловатные маты в стекловате толщиной, для изоляции трубопроводов — шнур теплоизоляционный минераловатный в стеклянной сетчатой трубке. Защитная обшивка корпуса выполняется поверх теплоизоляционных материалов листовым алюминиевым прокатом толщиной 0,5-0,8 мм.



При расчетах толщины теплоизоляции БАГB 400 мЗ учитываются условия эксплуатации и район строительства. Теплоизоляция должна обеспечивать сохранение температуры на поверхности металлического покрытия +55C при средней максимальной t окружающей среды самого жаркого месяца и при отсутствии ветра.



Таблица 2. Технические характеристики.



Параметры

Значения

Вместительность

400 мЗ

Площадь зеркала

57 м2

Teмпература хранимого продукта

+95C

Плотность хранимого продукта

1000 кг/мЗ

Mин.t воздуха в районе эксплуатации

-60C

Марки стали для изготовления корпуса, лестниц, технологических площадок

09Г2C, CтЗcп, 12X18H10Т, 10X17H1ЗМ2Т

Теплоизоляционный материал

минеральная вата

Защитное покрытие теплоизоляции

листовой алюминий



Сборка аккумуляторных баков выполняется методом рулонирования. Изготовление емкости на производственной площадке выполняется в следующей последовательности:

  • подготавливаются элементы конструкции — пояса, днища, щитовая крыша, шахтные лестницы, площадки обслуживания;
  • выполняются сварочные работы, сборка и укрупнение деталей последующей транспортировки;
  • осуществляется очистка швов, обработка поверхности пескоструем;
  • выполняется контроль качества сварных соединений;
  • осуществляется противокоррозионная обработка лестниц и площадок, а также поверхностей, которые контактируют с почвой и агрессивными средами;
  • заключительный этап — сворачивание днищ и подготовленного полотнища на шаблон или шахтную лестницу.



Материалы и комплектующие доставляется на монтажную площадку, где полотно разворачивают по диаметру днища, стыкуют и сваривают края полотнища, сверху устанавливают крышу. После окончания строительно-монтажных работ проверяют качество сварных соединений с применением методов неразрушающего контроля. Далее проводят гидроиспытания для оценки герметичности и отсутствия протечек путем наполнения бака водой до верхнего уровня и выдерживания в течение определенного времени. Результаты испытаний оформляются документально и выдаются заказчику вместе с паспортом изделия. Монтаж теплоизоляции выполняется после окончания монтажных работ и проведения всех испытаний.
