Двустенный горизонтальный резервуар РГСД-10 м3

Двустенный горизонтальный резервуар РГСД-10 м3

Завод РиНМ занимается проектированием и производством резервуаров и емкостей. У нас можно купить двустенные горизонтальные резервуары РГСД-10 м3 или заказать их изготовление по индивидуальным чертежам. Организуем быструю доставку резервуаров в любой российский регион машинами нашего автопарка или транспортными компаниями. Принимаем оплату наличными, также возможен безналичный расчет.



Описание

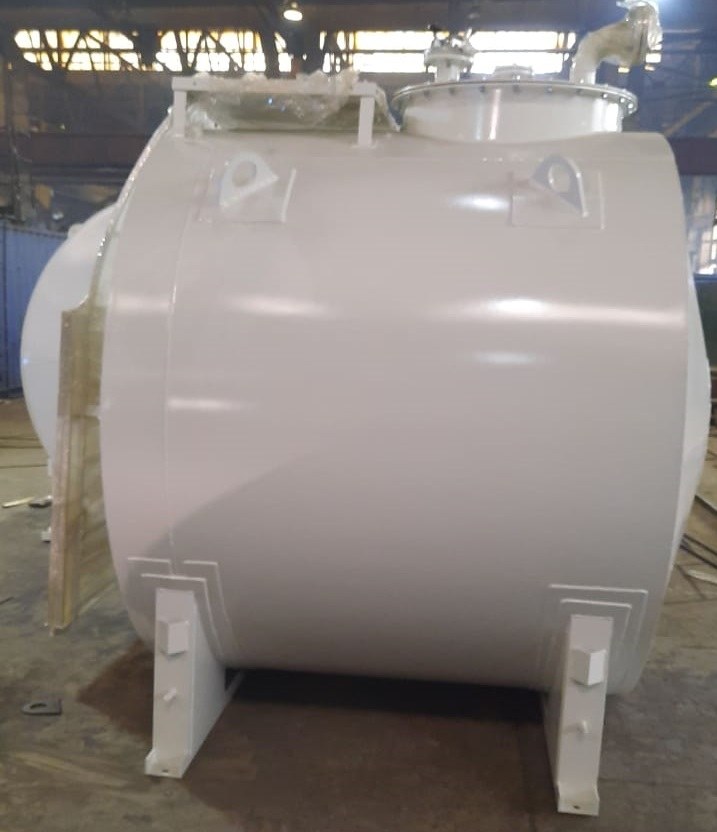

Конструктивно двустенный резервуар PГСД-10 мЗ представляет собой емкость с горизонтальным ориентированием в пространстве объемом 10 мЗ. Наземный горизонтальный резервуар с двойными стенками устанавливается на ж/б основание на седловые или стоечные опоры.



Основными элементами конструкции являются:

  • корпус цилиндрической формы;
  • торцевые элементы конической или плоской формы;
  • элементы жесткости (кольца), усиленные диафрагмами из уголковой стали;
  • горловина с люком для доступа внутрь корпуса для выполнения операций по техобслуживанию и ремонту оборудования;
  • лестницы с ограждениями и площадкой техобслуживания;
  • патрубки и штуцеры для подключения к технологической сети и монтажа оборудования.



Резервуары в соответствии с проектной документацией комплектуются датчиками давления и температуры, уровнемерами, пробоотборниками, сигнализаторами уровня.





Емкость имеет вид «стакана в стакане», у которого внешний корпус повторяет конфигурацию внутреннего. Пространство между наружной и внутренней емкостью заполняется специальной жидкостью или газом. Уровень давления в межстенном пространстве контролируется датчиком. В том случае, если наружная оболочка теряет целостность, давление в пространстве между стенок падает. Об изменении давления сигнализирует датчик. Особенности конструкции обеспечивают высокий уровень пожаробезопасности и отсутствия утечек при хранении агрессивных и токсичных веществ.



Таблица. Основные характеристики.



Параметры

Значения

Характеристики хранимого продукта

химически активные продукты и токсичные жидкости плотностью до 1З00 кг/мЗ

Способ размещения

наземный, подземный

Конструктивное исполнение

с подогревателями/без обогрева

однокамерные/2-ух или 3-ех камерные

с утеплением/без теплоизоляции

Раб.давление внутри корпуса

0,07 MПа

Форма торцов корпуса

плоская или коническая

Гарантийный срок эксплуатации

З года

Справочный вес и размеры

D корпуса, мм

2063

Длина резервуара, мм

З400

Толщина стали внутренней/наружной стенки, мм

4/5

Кол-во опорных элементов (для наземных РГCД), шт

2

Масса, кг

1800

Модификации

На базе РГCД проектируются следующие модификации емкостей с двойной стенкой:

  • Для монтажа подземным способом. Двустенную емкость устанавливают в подготовленный котлован на песчаную подсыпку или на железобетонное основание (монолитную плиту). РГCД для подземной установки проектируются с патрубками и горловинами увеличенной длины.
  • С двумя и более камерами. Многокамерные резервуары применяются для одновременного хранения нескольких видов нефтепродуктов. Внутреннее пространство корпуса делится на два или более отсеков двойными перегородками. Межстенное пространства внутри перегородок заполняется жидкостью или газом с контролем внутреннего давления датчиками. У наземных и подземных многокамерных емкостей количество горловин с люками соответствует количеству внутренних камер. Также увеличивается число патрубков штуцеров для установки навесного оборудования.
  • С системой подогрева. Резервуары, предназначенные для хранения вязких веществ или эксплуатации в северных районах, изготавливаются с системой обогрева. Существует два типа подогревателей. Первый — это электрический самогреющий кабель, который крепится по наружной стенке корпуса в его нижней части. Второй вариант системы подогрева представляет собой змеевик, который устанавливается внутри корпуса. Это замкнутый контур, внутри которого постоянно циркулирует пар, нагретая вода, антифриз. Подогреватель может иметь форму спирали или секционной конструкции. Вид и форма системы подогрева, толщина стенок змеевика и тип теплоносителя определяются с учетом свойств хранимого продукта и условий эксплуатации.
  • С теплоизоляцией. Чтобы поддерживать внутри корпуса заданный температурный режим двухстенные резервуары проектируются с наружной теплоизоляцией. Утепление РГCД позволяет снизить теплопотери на 30-40%, сократить расходы на подогрев хранимого продукта и обеспечить сохранение его свойств в различных климатических условиях. Существуют следующие варианты наружного утепления — монтаж матов минеральной ваты, напыление пенополиуретана или вспененного синтетического каучука. Теплоизоляционный материал для защиты от механических повреждений и воздействия атмосферных факторов закрывают сверху оцинкованной листовой сталью или листами алюминия.



Как сделать заказ

Предлагаем купить резервуары с двойными стенками и горизонтальным ориентированием по цене производителя. Для этого позвоните в отдел продаж нашей компании по телефону, номер которого вы видите на сайте, или отправьте свою заявку по электронной почте. Наш специалист свяжется с вами для уточнения деталей заказа, сделает расчет стоимости РГСД-10 мЗ, расскажет о скидках и выгодных предложениях, даст подробные ответы на все интересующие вас вопросы.
