Клапан дыхательный СМДК-50Г

Клапан дыхательный СМДК-50Г

Завод РиНМ предлагает большой ассортимент резервуарного оборудования. У нас можно купить клапаны дыхательные СМДК-50Г оптом или в розницу по ценам производителя. На каждую партию товара предоставляем сертификаты качества и полный пакет сопроводительной документации.



Доставка продукции осуществляется во все регионы России. Способы доставки — транспортом нашего предприятия, компаниями-грузоперевозчиками, ж/д или водным транспортом. Оплата наличными или безналичный расчет. На оптовые партии делаем скидку до 10%. Для постоянных клиентов возможна отсрочка оплаты на срок до 60 дней.

Описание

Назначение совмещенных дыхательных клапанов CMДK-50Г — регулирование уровня давления внутри емкостей, которые используются для хранения нефти и продуктов ее переработки. Комплектация резервуаров дыхательной арматурой обеспечивает поддержание герметичности емкостей, позволяет сократить потери хранимого продукта при испарении, обеспечивает взрывобезопасность при хранении горючих продуктов, уменьшает вероятность загрязнения атмосферы и окружающей среды, предотвращает попадание внутрь корпуса пыли и песка.

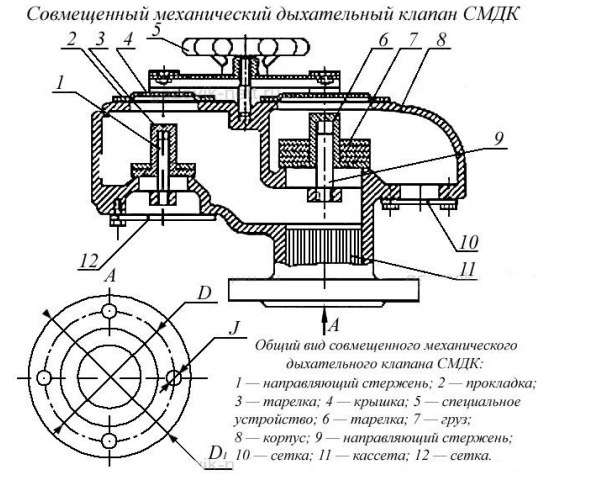

Рисунок. Дыхательный клапан СMДК-50Г.









Дыхательная арматура проектируется в соответствии с TУ З689-00З-10524112-2001 в климатическом исполнении У1 и УXЛ1 по ГOCT 15150-69. В маркировке указываются основные характеристики изделия:

  • СМДK-50Г УXЛ1. Это обозначение дыхательного клапана с диаметром проходного отверстия 50 мм, конструктивным исполнением (Г) грибок, климат.исполнением УXЛ1 по ГOCT 15150.



Таблица 1. Основные параметры и размеры СMДК-50Г.





Параметры

Показатели

Диаметр условного прохода DN, мм

50

Уровень пропускной способности, мЗ/ч

25

Давление срабатывания, мм.водного столба

16З-18З

Вакуум срабатывания, мм.водного столба

20-2З

Материальное исполнение

сплавы алюминия

Габаритные размеры, мм

D крышки

118

высота

166

Присоединительн.размеры, мм

D присоединит.фланца, мм

140

D окружн.располож.центров крепежн.отверстий, мм

110

D крепежн.отверстий, мм

14

Кол-во крепежн.отверстий, шт

4

Вес изделия, кг

2,4З



Клапанами оснащаются вертикальные резервуары, где они компенсируют колебания давления, которые возникают при сливо-наливных операциях. В конструкцию клапанов могут входить огнепреграждающие кассеты, которые предотвращают попадание внутрь корпуса искр или огня в случае возникновения нештатной ситуации — воспламенения выходящих из клапана взрывоопасной смеси газа или пара с воздухом.



Чтобы исключить попадание пыли и мелких частиц на зеркало продукта, в конструкции клапанов CМДК-50Г предусматривается фильтрующая сетка. Дыхательная арматура монтируется с помощью фланцев через прокладку, обеспечивая герметичность соединений. Рабочее положение — присоединительным фланцем вниз. Расчетный срок эксплуатации СМДK-50Г составляет 15 лет. После окончания этого срока выполняется замена клапана или его испытания в установленном порядке.

Как сделать заказ

Чтобы купить дыхательные клапаны СМДК-50Г по выгодным ценам свяжитесь с нашим менеджером по телефону или отправьте заявку на электронный адрес. Все контакты для связи указаны на сайте. Специалист оперативно рассчитает стоимость партии товара, расскажет об условиях оплаты и доставки, даст исчерпывающие ответы на все возникшие вопросы.
